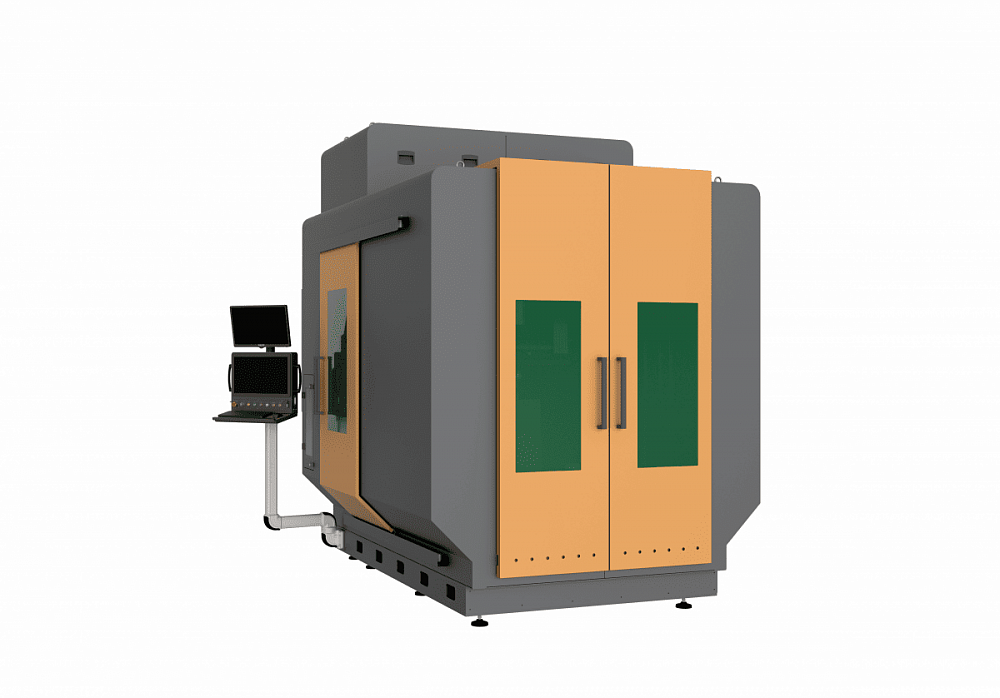

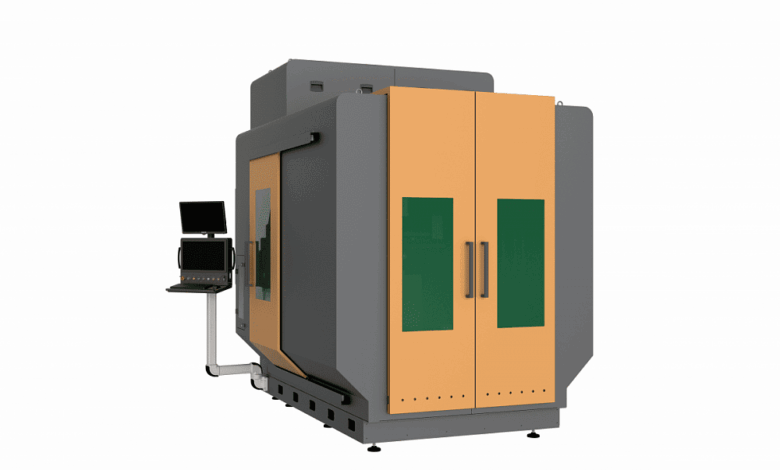

Пятикоординатный станок: принципы, конфигурации и применение

5-осевые станки расширяют возможности традиционных 3-осевых систем за счет добавления двух вращательных осей. Это позволяет траекториям обработки выходить за плоскость заготовки и достигать геометрии, недоступной в обычном фрезеровании. В зависимости от конфигурации и способа движения становятся доступны сложные профили, фаски, криволинейные канавки и точная обработка в условиях ограниченной зажима. Узнать подробнее про  пятикоординатный многоосевой станок Серии СЛП, Вы можете перейдя по ссылке https://laser-app.ru/katalog/pyatikoordinatnye-stanki-lazernoj-obrabotki-serii-slp/.

Основные конфигурации и принципы движения

• Традиционная конфигурация «шпиндель — заготовка» с двумя вращательными осями (A и C) и одной линейной осью трансляции. Такая компоновка называется двухрадиусной или двухвращательной и часто встречается в станках типа трюночного типа.
• Станки с двумя вращательными осью на столе или на головке — это таблица с двойным поворотом (two-axis table) или поворотно-наклонная голова. Здесь A вращается вокруг оси X, C — вокруг оси Z, а линейные движения обеспечивают X, Y, Z. Такой вариант обеспечивает компактную геометрию заготовки и эффективную обработку торцев и поверхностей.
• Комбинации «поворотной головы» и «поворотного стола» дают 5 осей, включая переходную траекторию между соседними плоскостями. В сложной геометрии это позволяет поддерживать постоянный угол резания и минимизировать мясо обработки.

Преимущества применения 5-осевых станков

• Возможность одностадийной обработки сложных форм без повторной зажимки заготовки, что снижает риск деформаций и ускоряет цикл.
• Улучшение точности и повторяемости за счет сокращения количества смен зажимов и исключения мануального разворота детали.
• Снижение числа переходов при прерывистом охлаждении и минимизация дефектов поверхности за счет оптимального угла резания.
• Возможность реализации сложных фасок, каналов и поверхности с плавными переходами, недоступных на 3-осевых станках.
• Ускорение технологического процесса в ответственных сферах, таких как авиационная и машиностроительная индустрия.

Типичные применения и отрасли

5-осевые станки нашли применение там, где важна точность формы и минимизация сборочных операций. Среди примеров:

• Аэрокосмическая и авиационная промышленность — обтекаемые профили лопастей, корпусных деталей и прототипов двигателей.
• Медицинская техника — импланты, точные медицинские инструменты и изделия с контурами сложной геометрии.
• Автомобильная индустрия — отверстия под углом, сложные фаски на головках цилиндров и элементы подвески.
• Инструментальная и форма-металлообработка — сложные формы инструментов и пресс-формы с криволинейными поверхностями.

Чего стоит ожидать при выборе станка

• Механика и жесткость конструкции: массивная станина, усиление углов и продольной подачи для снижения вибраций.
• Шпиндель и вращательные оси: запас по моменту, скорость вращения и точность угла. Хорошая охлаждающая система снижает термоусадку.
• Системы управления и CAM-совместимость: поддержка G-кода, постпроцессоров под выбранное ПО (Mastercam, Siemens NX, SolidCAM и пр.).
• Калибровка и настройка: регулярная проверка геометрии, калибровка осей и настройка зажимов под конкретные детали.
• Интеграция с CAD/CAE: электронные чертежи, импорт геометрии и симуляции траекторий перед обработкой.

Особенности программирования и подготовки траекторий

Работа 5-осевого станка требует продуманного подхода к выбору постпроцессора и к прогону траекторий. Основные моменты:

• Использование CAM-систем; выбор оптимального угла резания и маршрута инструмента для минимизации контактов и перегревов.
• Контроль за перегревом заготовки: распределение резания по нескольким плоскостям и использование охлаждения.
• Построение траекторий, учитывающее ограничение по природе вращательных осей и возможности маневрирования инструмента.
• Предварительная симуляция и проверка столкновений сfixture и заготовкой.
• Оптимизация смен инструментов: стратегическое расположение инструментов в автоматической системе замены для уменьшения времени на смену.

Итог

Пятикоординатные станки расширяют технологические возможности современного производства за счет обработки сложных форм за один этап. Это повышает точность, снижает время цикла и улучшает качество поверхности. Влияние на инженерное проектирование выражается в возможности реализовать более амбициозные геометрические решения и ускорить вывод продукции на рынок.
